EXAMPLE 01 / 架空の製作例
機械架台
搬送設備のベースフレーム
機械の取付位置と据付高さを指定した架台の製作例。ご注文前に寸法と積込方法を確認する想定です。
- 材質
- SS400
- 寸法（設定）
- 2,400 × 1,200 × 650mm
- 数量（設定）
- 1台
- 担当工程
- 切断・溶接・組立
ご相談時に確認すること
取付位置、製品寸法、公差、納品先の荷下ろし条件
この製品について相談するPRODUCT STUDIES / 02
機械架台・設備カバー・
ホッパーの製作例

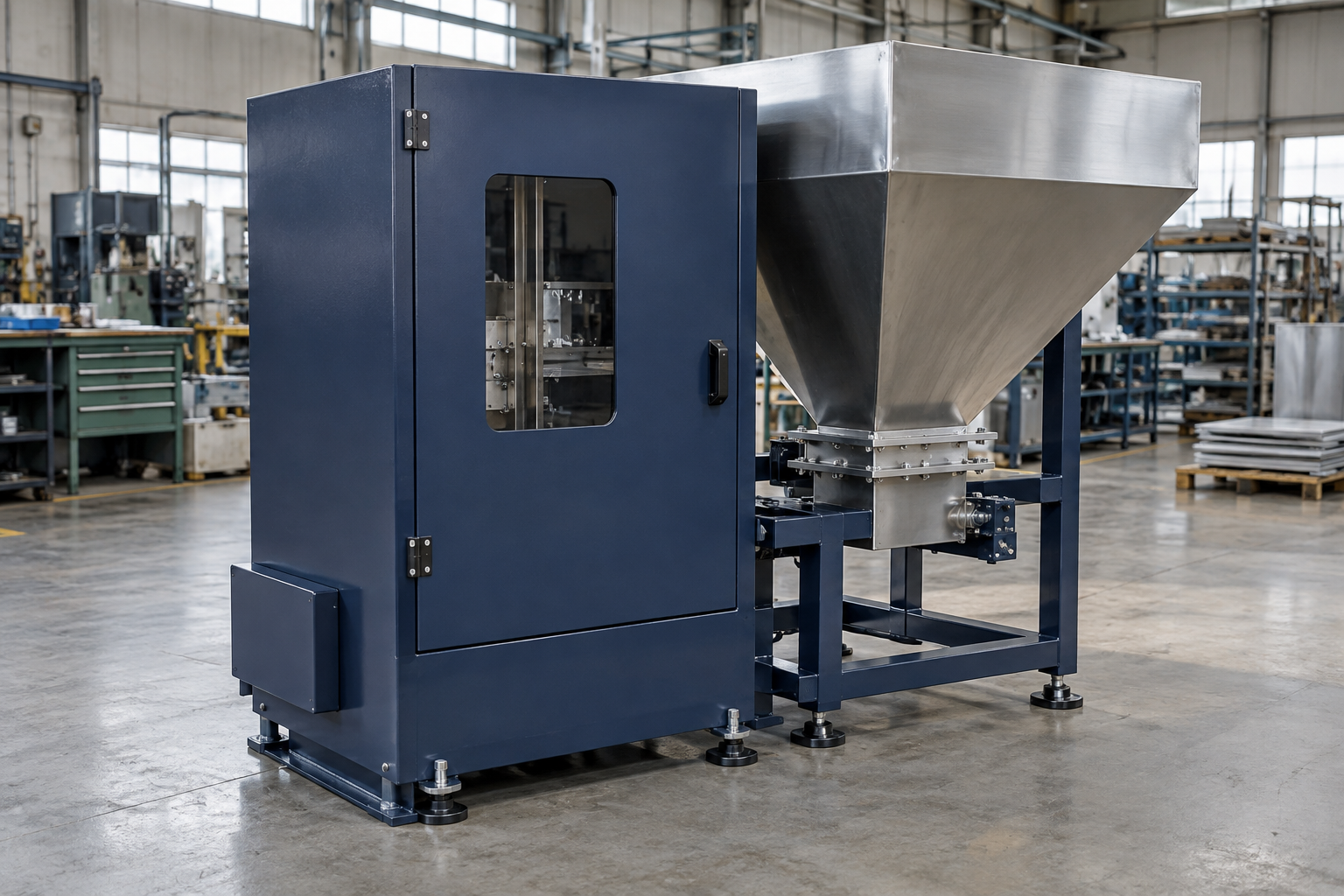

機械架台、設備カバー、ホッパー。用途と図面の条件を設定した、デモの製作例をご紹介します。
以下はすべて架空の製作例です。寸法・数量・図面はデモ用の設定で、写真は各例の実物や納入実績を示すものではありません。
3件の製作例
EXAMPLE 02 / 架空の製作例
設備カバー
点検扉付きの板金筐体
配線用の開口と点検扉を設けた設備カバーの製作例。扉の開く方向と機械側の取付条件を確認する想定です。
- 材質
- SPCC
- 寸法（設定）
- 900 × 650 × 1,400mm
- 数量（設定）
- 3台
- 担当工程
- 切断・曲げ・溶接・組立
ご相談時に確認すること
板厚、開口位置、扉の開閉方向、取付方法
この製品について相談するEXAMPLE 03 / 架空の製作例
ホッパー
材料供給装置の投入部
材料供給装置に取り付けるホッパーの製作例。接続部の寸法と、用途に応じた溶接・仕上げ条件を確認する想定です。
- 材質
- SUS304
- 寸法（設定）
- 上部開口600 × 600mm／高さ800mm
- 数量（設定）
- 2台
- 担当工程
- 切断・曲げ・TIG溶接
ご相談時に確認すること
接続寸法、使用条件、溶接指示、仕上げ条件
この製品について相談するCONTACT
製作のご相談・お見積もり
図面、数量、希望納期をお知らせください。
加工方法や検査条件もあわせて確認します。
